巧妙的拓展橫桿設計使E4Q拖鏈可以快速輕松地適配不同直徑的軟管
為了能夠安全引導大尺寸軟管，igus為模塊化的E4Q系列拖鏈研發出了新型的拓展橫桿。在拓展橫桿的配合下，拖鏈可以獨立適應不同直徑的軟管。無需工具即可打開的橫桿設計，使得E4Q拖鏈更易于組裝和填充管線。

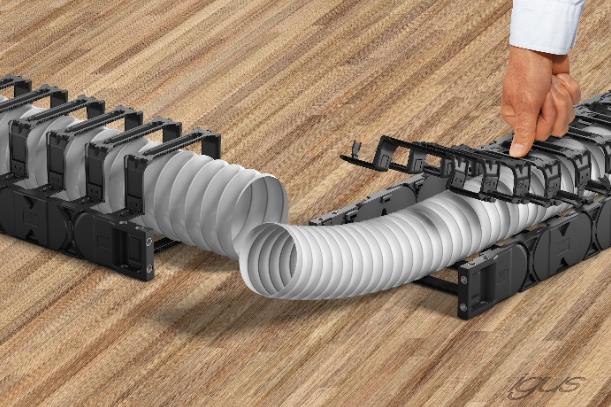

通過易于安裝的拓展橫桿，新型E4Q拖鏈可以快速適應不同直徑的軟管。（來源：igus GmbH）
2019年，igus推出了一個全新的拖鏈系列——E4Q，至今已被應用在全球各地的眾多應用中，如機床和線性機器人等。E4Q系列的優勢在于它更長的架空長度和行程距離，而更受歡迎的是它的模塊化設計。與標準的E4.1系列相比，E4Q系列可以為用戶節省40%的裝配時間和減輕10%的重量。“考慮到一些客戶有使用拖鏈引導大尺寸軟管的需求，igus為E4Q拖鏈新增了拓展橫桿的設計。”igus拖鏈產品經理Phillip Hagedorn解釋道。拓展橫桿安裝在拖鏈側板上，并與標準橫桿組合使用，形成一個適配系統。以木工行業的軟管為例，E4Q系列的拓展橫桿無需任何工具即可輕松開合，且有15種不同的寬度可供選擇。這使得用戶在配置供能系統時擁有極高的靈活度。
在一個系統中安全引導軟管和電纜
“目前，我們已經開發出了兩種不同寬度和高度的適配橫桿。”Hagedorn補充道，“用戶可以根據軟管直徑更加靈活地調整拓展橫桿。”通過使用拓展橫桿，拖鏈的內部空間可以顯著增加。除了軟管，其他電纜也可以一樣排布。搭配專為電纜設計的分隔元件，用戶還可以根據需要靈活地劃分拖鏈內部空間并排布電纜和軟管。這種帶拓展橫桿的新型拖鏈還可以節省成本，因?yàn)橄噍^于選用更大尺寸的拖鏈，用戶通過簡單地選用拓展橫桿來配合小尺寸拖鏈即可獲得更大的拖鏈內高。
