1. 應用挑戰
在汽車生產中，車身通過滑撬運送到不同工位，車身上特別設計的錨孔使得車身能夠固定在滑撬螺栓上面。如果螺栓沒有正好插進錨孔，車身可能會從滑撬上掉落。為了避免車身滑落，在將車身放到滑撬上之前，需要檢測螺栓的位置和對齊是否正確。
2. 目標
滑撬螺栓的位置和對齊方面必須都在指定范圍內時，當車身下降的時候，車身錨孔才能剛好落在滑撬螺栓上。為了確保車身能正好落在滑撬上，滑撬螺栓的位置和對齊必須由傳感器技術檢測判斷。
3. 解決方案
Smart Runner Matcher光截面?zhèn)鞲衅魇抢硐氲慕鉀Q方案，它們被用于輪廓對比和用高精度的激光線去判斷螺栓的位置。

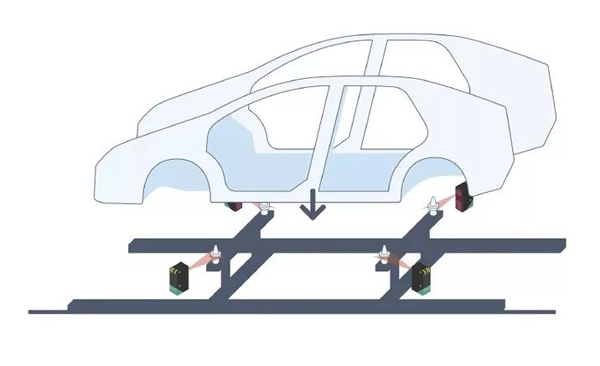

Smart Runner Matcher 沿著輸送線安裝在每一個螺栓旁邊。Smart Runner的激光線需要和各自的螺栓對齊，然后需要示教正確位置的參考輪廓。車身落在滑撬上之前，傳感器需要掃描螺栓，并且用當前螺栓的輪廓和參考輪廓進行比較。

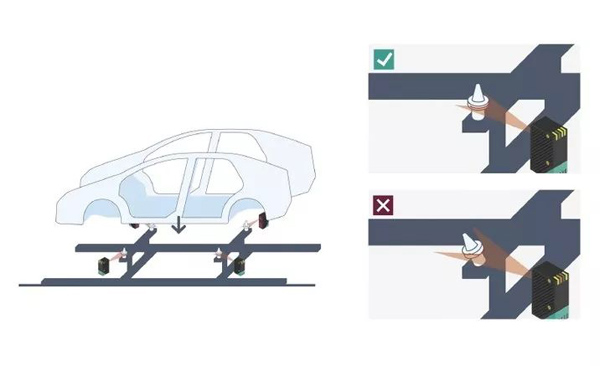

當螺栓處于錯誤的位置，Smart Runner會輸出一個“bad”信號。X-和Z-的偏移容忍值也可以設定。如果螺栓超出了設定的容忍值范圍，Smart Runner會輸出一個‘bad’信號，同時可以提供準確的X和Z方向上的偏移數據。
Smart Runner可以通過數字的輸入輸出或者通過符合現場總線協議的網關建立連接。
4. 產品優勢
Smart Runner Matcher使用線性光列陣技術來保證準確可靠的檢測。無論表面紋理和顏色如何，它們都能檢測到目標，而且不需要外部光源。此外，Smart Runner不依靠視覺對比。由于傳感器能夠輸送可靠的X-和Z-軸的位置數據，完整的螺栓位置和定位檢測是可以實現的。簡單的配置使Smart Runner易于設置和使用。傳感器可以最多存儲32個參考輪廓，所以允許一套設備檢測多個對象。
5. 特性一覽
●輪廓對比的優化方案
●通過易于處理的數字信號和支持常見現場總線的網關簡單集成到任何控制系統當中
●無論檢測物的表面、顏色或者對比如何，都能提供可靠的檢測
●無需外部光源，性?xún)r(jià)比高
●通過二維碼和示教方便配置和調試
●傳感器能最多存儲和選擇32個參考輪廓
●輸出X和Z的位置
