一、系統的基本結構
　　本系統由三個基本單元組成，即現場檢測單元、系統操作站和控制網組成。
　　1、現場檢測儀表單元
　　現場由熱敏電阻對糧倉的溫度進行測量，每個糧倉約有200點模擬量輸入（均是熱敏電阻信號）；并根據糧食的情況對現場進行濕度檢測。
　　2、系統操作站
　　本系統設1個操作站，起到人機接口的作用，操作站運行工業力控監控軟件，對現場的溫度進行巡回檢測。用西門子PLC控制現場輸送機、提升機、電動閘門、通風機的啟動運行，以及報警等功能的反饋信號，實現自動化控制。
　　3、控制網
　　控制網采用MPI和RS485相結合進行控制。控制單元采用西門子的314CPU為主控制站，控制和監視現場的數字點，而用研祥的PCL-745板卡對現場的溫度和濕度進行采集，可靠性高。所有板卡工作完全"獨立"，任何一塊一點出現故障都不會影響其他溫度點的正常采集。

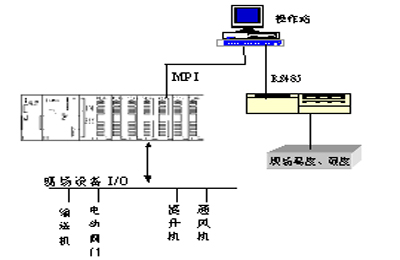

　　系統的結構如圖所示

　　二、系統的基本功能
　　（一）、糧情系統
　　1、 系統優點
　　本方案溫濕度信號都是數字信號，網絡布線方便、經濟，因為每個溫濕度探頭輸出的直接為可聯網數字信號，信號傳輸過程的衰減不會影響系統精度，且傳輸距離長，每個出線口"一線總線"可接64個溫濕度探頭的距離可達200M。
　　采集模塊自動識別傳感器類型、數量，配置和擴展方便，可以根據現場安裝條件，適當選擇模塊的安裝位置及使用模塊的數量，以便降低成本。
　　采用低功耗設計，只需對采集器供電，無需對傳感器供電，現場供電點少，施工方便。
　　2、 系統方案
　　根據現場實際情況，采用LTM8600溫濕度模塊采集，通常一個糧倉，測溫點數小于500點，使用一個LTM8003模塊基本能滿足要求，每一個模塊有8條測試電纜接口，每條電纜可以接64個測溫點。
　　因倉的高度及婁布的原因，為了現場安裝方便，測溫電纜一般采用主干傳輸出線+測溫電纜連接器+測試電纜的方式，將分為合適的長度測溫電纜安裝在合適的位置。測溫電纜中繼器可延長測溫電纜的長度，提高LTM-800模塊和測溫線纜的利用率，降低成本。
　　3、力控組態軟件實現的功能
　　實現實時數據采集監測
　　數據的歷史存貯
　　報表打印
　　報警
