部件號：
　　6NH9741-1AA00 SINAUT MD741-1 EGPRS路由器
概述
　　新型MD741-1 EGPRS路由器從現在開始可以不受任何限制地供貨。已得到需要的FM和ATEX許可。它替代MD740-1路由器。
　　1． 產品描述
　　MD741-1路由器能夠通過GSM移動電話網絡、使用EGPRS(Edge)和GPRS（通用分組無線服務）進行經濟有效的數據傳輸。集成的VPN（虛擬專用網）客戶端允許基于Ethernet的外部站通過GSM線路和Internet上的通道連接到私有網絡。不需要與GSM供應商就VPN的安裝簽署單獨的協議。
　　相對于MD740-1，MD741-1在EGPRS網絡中快四到五倍并因此不僅適用于SCADA系統如SINAUT ST7，也適用于遠程編程或遠程診斷。
　　MD741-1路由器取代MD740-1路由器。

　　2． 訂貨數據

　　3． 應用
　　MD741-1 EGPRS路由器增加EGPRS或GPRS（取決于可用的網絡）到Industrial Ethernet。它特別適用于有少量數據通過GSM網絡進行事件控制的SINAUT ST7通訊，因?yàn)樗?jīng)濟有效地將S7外部站連接到控制中心。
　　MD741-1可以在GSM移動網絡供應商提供EGPRS或GPRS服務并且SINAUT ST7站需要無線通訊的任何地方使用。對于SINAUT GPRS通訊，遠程站使用TIM 3V-IE或TIM 3V-IE Advanced。
　　MD741-1 EGPRS路由器提供下列好處：
　　·通過VPN而無需與移動網絡供應商簽署特別協議的透明GPRS和基于Internet的網絡設計
　　·高安全性歸功于基于IPSec的VPN功能和防火墻
　　·雙向數據傳輸甚至無需固定的IP地址（推薦使用固定IP地址用于控制中心與Internet的連接）
　　·經濟高效的GPRS流量依據于數據量允許SINAUT ST7站到控制中心永久的無線在線連接
　　·通過GPRS連接的站相互之間的數據傳輸能夠通過中心TIM的路由功能來實現
　　·無需"無線知識"就可以對通過無線連接的站進行簡單的配置
　　·國際范圍可用歸功于四頻帶GSM
　　·當使用SCALANCE S 612/613的通用配置工具設置VPN時能夠顯著地節省時間，無需"IT知識"（使用SCALANCE S提供的新SCT工具V2.2）。
　　如同所有SINAUT網絡的情況，遠程編程和遠程診斷對于GPRS連接也是支持的。相對于GPRS四到五倍高的速度使得EGPRS顯著地便于遠程編程和遠程診斷。下面兩張圖顯示了可能的配置：

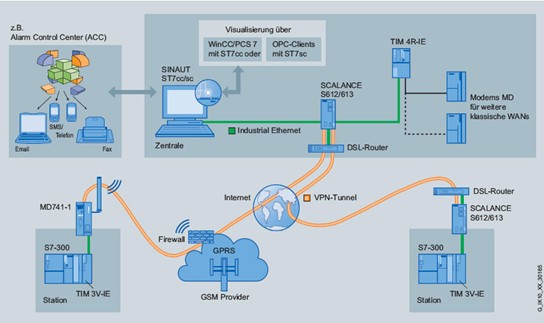

　　使用SINAUT ST7的配置

　　不依賴于SINAUT連接服務中心用于遠程編程和診斷

　　更多應用例可從以下鏈接得到：
　　http://support.automation.siemens.com/WW/view/en/24960449
　　4． 技術數據
　　·四頻帶GSM (850/900/1800/1900 MHz)
　　·EGPRS / GPRS Multislot Class 12 （大致：13.4 ~ 108 kbit/s上傳，40 ~ 208 kbit/s下載）
　　·1個RJ45接口用于10/100 Mbit/s全雙工/半雙工
　　·自動建立和保持基于IP的Internet上的在線連接
　　·VPN路由器用于經公網的安全數據傳輸（IPSec協議、3DES數據加密、AES加密）
　　·通過VPN通道安全無線連接經EGPRS / GPRS的LAN和連接到Internet的另一個私有LAN（請注意要傳輸?shù)臄?shù)據流量！）
　　·防火墻針對未經授權的訪問進行保護。動態包過濾將通過源和目的地址（狀態包檢查）檢查數據包和阻止不想要的數據通訊（反欺詐）。
　　·也適用于移動電話供應商不能為本路由器提供公網和固定IP地址的情況
　　·通過Web瀏覽器設置路由器參數，并支持與SCALANCE S 612/613一起使用時通過相關的SCT軟件V2.2進行配置
　　產品經理：楊建東，SLC I IA SC IC PM, 010-64765456, e-mail: jiandong.yang@siemens.com
