CANopen 是一種基于CAN(Controller Area Network) bus上的網絡協議，且已經被使用在各種不同的應用中，像交通工具，工業機械，自動化建筑，醫療裝置，航海應用，飯店器具和實驗室設備等…。它不僅提供了訊息的廣播，同時也支持節點間的點對點數據交換。CANopen內所規范的網絡管理功能，可以簡化項目的設計。此外，用戶還可以透過CANopen規范內的網絡啟動(network start-up)機制和錯誤管理(error management)機制，來對CANopen網絡進行實作與偵錯。

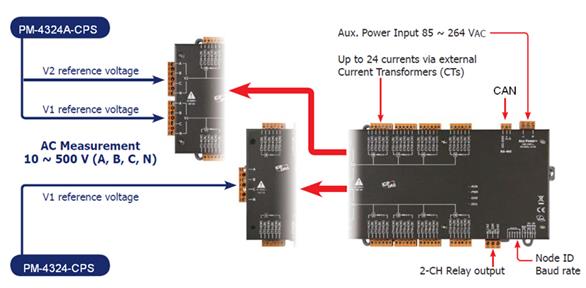

PM-4324-CPS 為提供CANopen通訊協議的多回路智能電表，最多可監控 8 個3 相回路 ( 8 three phase circuits) or 24 個單相回路 (24 single phase circuits)，或單相/ 三相回路的混搭組合。PM-4324-CPS 透過外接電流轉換器 (CTs) 可量測最大達 24 個電流，此靈活性讓PM-4324-CPS 特別適合裝置于多戶多設施的大樓，如 : 住宅小區、辦公大樓與購物中心。 其精巧的尺寸易于安裝至現有配電盤內，或嵌入安裝其近處，從而省去昂貴的改造成本或安裝設備的額外空間。
它可以當成CANopen的仆端設備，所以使用者可以很容易的應用PM-4324-CPS 在任何CANopen協議的網絡上。透過PDO事件定時器的使用，能定時自動回復電表的電力信息，當需要收集大量電力信息時，這樣的通訊方式會更有效率。除此之外， PM-4324-CPS 的CAN bus接口擁有仲裁機制，會自動避開數據碰撞的情況，為CANopen電表系列產品提供更高的穩定度。
硬件特色:
o 支持CANopen通訊協議.
o NXP TJA1042 CAN transceiver
o 2 Power Relay 輸出 (Form A)
o 3000 Vdc CAN 總線高壓隔離保護
o 操作溫度 -20 °C ~ +70 °C
通訊特色:
o 支持 CiA CANopen DS-301 規范。
o 支持CANopen DSP-401 v2.1 規范
o 支持NMT仆端
o 支持NMT節點守衛訊息和心跳訊息
o 支持1個SDO主端
o 支持40組TxPDO
o 支持PDO模式:時間事件，遠程要求，循環和非循環同步
o CANopen傳輸鮑率: 125 kbps, 250 kbps, 500 kbps 和1000 kbps
o CANopen 站號最多支持至 64 節點
o 數據更新速度:每秒一次
電表特色:
o 有效值 RMS 功率測量
o 精度良好，W精度可達0.5%(pf=1)
o 使用不同比率的 CT， 電流量測最大可達 400 A
o 電壓量測最大可達 500 V
o 開合式 Split Core CT 易于安裝
o 具有總諧波失真(THD) 量測功能
o 3P4W、3P3W、1P3W、1P2W 能源消耗分析
o 三相8 回路 或 單相24 回路
