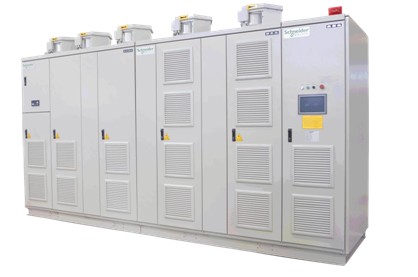

施耐德電氣ATV1200高壓變頻器采用了目前高壓變頻器最成熟的一種技術--'多電平串聯'來實現高壓的輸出，保障電機和設備平穩運行，降低能源成本。它由變壓器柜、功率單元柜、控制柜三部分組成，更少電纜連線，集成多種附件，結構緊湊。輸入采用24~48脈沖整流，電流諧波畸變率THDi小于2%，幾乎不產生諧波；輸出有3/3.3kV、6/6.6kV、10kV等諸多等級，接近完美正弦波形輸出--"清潔友好"的設計減少軸承、葉片的機械振動，可有效保護電機和設備。其主控制器基于DSP、FPGA、CPLD等當代最先進的電子器件，運算速度快，工作可靠。此外，ATV1200還內置了電網同步切換、PID、飛車起動、同步電機勵磁控制等應用功能。10英寸的中英文人機界面觸摸屏，顯示清晰、操作方便；菜單方面則保持了ATV系列一貫的"簡易精智"風格。
　　· 變壓器柜
　　集成式輸入干式隔離變壓器，一體化設計；
　　高達 48 脈沖，低諧波；
　　H 級絕緣，整體真空壓力浸漬工藝制作；帶三相溫度巡檢儀。
　　· 功率單元柜
　　低壓IGBT單元串聯技術，成熟可靠；
　　多級PWM控制，輸出完美正弦波；
　　滑軌安裝，更換方便；
　　光纖連接，高速可靠。
　　· 控制柜
　　基于DSP，CPLD，F(xiàn)PGA的先進主控系統；
　　集成小型PLC，成熟技術，方便可靠；
　　10寸中文觸摸屏，調試容易；
　　可配U P S，保證主控在任何情況下都能工作。
