01、控件
3D View
網頁端的3D編輯器，可以上傳、繪制3D模型，并支持在網頁上對模型進行旋轉、位移、顏色、形變、顯示、隱藏設置。且可以和系統內其他的組態控件搭配使用，高度還原生產現場。
折線
在基礎繪圖元素中增加了折線，豐富了繪圖元素類型，用戶可繪制任意形狀的折線。
高級控件支持所見即所得，即設置了控件的屬性后，在編輯頁面上立馬可以呈現設置后的效果，解決了只能在運行頁面才能查看設置效果的困擾，提升了用戶體驗，也提高了繪圖效率。

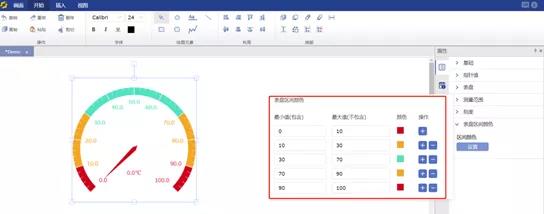

以儀表盤為例，設置區間顏色后，在畫面上能立馬看到對應的設置效果。
02、動畫
通過動畫可以生動形象的表現生產現場的各種設備的實際運行狀態。此次新增了閃爍和形變兩種動畫。
閃爍
控件按照固定的頻率進行閃爍。常用于出現非正常狀態時的報警。
形變
控件按照選定的參考點，進行放大或縮小操作。形變方向可設置為：向下變化、向上變化、向左變化 、向右變化、向中心變化。
03、對象瀏覽器
當前畫面上繪制的所有元素，按照控件名稱，以列表的形式顯示在對象瀏覽器中，當畫面上存在大量元素，或者控件存在圖層遮擋的時候，只要在對象瀏覽器中選中需要的控件，在畫面上該控件即處于高亮選中狀態，為用戶選擇控件帶來了極大的方便。
04、數據驅動
Modbus TCP
運行在TCP/IP上的Modbus報文傳輸協議，WAGO SCADA提供了標準的Modbus TCP的數據驅動程序，驅動程序可運行在工控機或者其他計算機之上，使用Modbus TCP協議讀寫PLC寄存器，通過宿主機網絡使用MQTT協議與WAGO SCADA平臺進行雙向通訊。
Siemens S7
Siemens S7 PLC采用S7 Protocol以太網通信協議，WAGO SCADA可以通過Sharp 7組件與SIEMENS S7系列的PLC進行通信。通過WAGO SCADA提供的基于Sharp 7的驅動程序可以將Siemens S7 PLC的變量值發送到WAGO SCADA, 也可以在驅動程序中接收組態畫面發送的控制指令。
05、時間表
可以靈活設置動作的執行時間和周期。將一個或多個任務添加到時間表中，并為每個任務設置對應的變量，當?shù)竭_(dá)該時間時，系統自動觸發變量對應的動作。
配置時間表
查看時間表
