RPC3211集成16路數字量輸入通道，數字量輸入信號的額定電壓為24V DC。
產品性能
通道數量：16路
輸入類型：漏型/源型
輸入信號：額定電壓24VDC
允許范圍： 0～30VDC
輸入ON信號：15～30VDC，允許最小電流3mA
輸入OFF信號：0～5VDC，允許最大電流1mA
輸入延時： <1ms（額定輸入電壓時）
隔離方式：光電隔離
隔離耐壓：1000VDC
輸入與輸出
輸入通道
通道數量
16路
輸入類型
漏型/源型
輸入信號
額定電壓24VDC
允許范圍 0～30VDC
輸入ON信號
15～30VDC，允許最小電流3mA
輸入OFF信號
0～5VDC，允許最大電流1mA
輸入延時
<1ms（額定輸入電壓時）
隔離方式
光電隔離
隔離耐壓
1000VDC
功耗說明
模塊功耗
查詢電源（24VDC）
80mA
擴展總線電源（5VDC）
50mA
工作環境
工作溫度
0～+60℃
存儲溫度
-40～+70℃
相對濕度
5～95%（無凝結）
安裝與尺寸
外形及安裝
尺寸規格
160mm(L)×107.5mm(H)×39mm(W)
重量
270g
安裝方式
背板安裝，螺絲固定
主要結構
③ 液晶顯示屏：RUN顯示模塊運行狀態；IBS顯示模塊總線通訊狀態；0.0~1.7顯示對應通道輸入信號。
④ 模塊端子：由公共端1M、2M及輸入點I構成，1M為I0.0~I0.7的公共端，2M為I1.0~I1.7的公共端，可采用源型/漏型接法。
⑤ 模塊前蓋板：向下按壓模塊前蓋板上端突出部分可打開前蓋板。
⑥ 固定螺絲：用十字螺絲刀從模塊下端擰緊螺絲，將模塊固定在安裝背板。
⑦ 2P撥碼開關：識別背板，1-OFF/2-OFF為0號背板，1-ON/2-OFF為1號背板，1-OFF/2-ON為2號背板，1-ON/2-ON為3號背板。
注：RPC3000系列PLC端子均為可插拔。
圖1 RPC3211模塊圖
液晶顯示屏指示燈說明
指示燈
亮
滅
RUN
模塊運行
模塊停止
IBS
通訊正常
通訊異常
0.0~1.7
輸入信號為1
輸入信號為0
端子標記定義說明
端子
端子說明
1M
外接輸入公共端
2M
I0.0
普通輸入端
I1.0
I0.1
I1.1
I0.2
I1.2
I0.3
I1.3
I0.4
I1.4
I0.5
I1.5
I0.6
I1.6
I0.7
I1.7

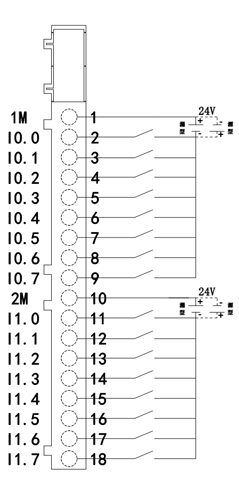

接線方式
圖2 RPC3211接線示意圖
