模擬信號轉以太網 網絡采集AD電流信號 詳細說明
模擬信號轉以太網 網絡采集AD電流信號網絡型支持Modbus TCP協議、支持網絡型的RS485接口實現16級擴展其它IO模塊，
達到低成本接入以太網。 模擬信號轉以太網 網絡采集AD電流信號
特點：
8路模擬量（電流量）輸入；
I/O與系統完全隔離；
AI分辨率：12位；
AI輸入通道采取全差分輸入；
模擬量輸入通道之間完全隔離，隔離度5VDC；
AI輸入測量范圍：0~20mA；
支持最多3個線程同時采集；
RS485接口可作為擴展接口，連接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模塊；
模擬信號轉以太網 網絡采集AD電流信號采用Modbus TCP通信協議；
RS485通信接口提供光電隔離及每線600W浪涌保護；
電源具有過流過壓保護和防反接功能；
安裝方便。
模擬信號轉以太網 網絡采集AD電流信號概述：

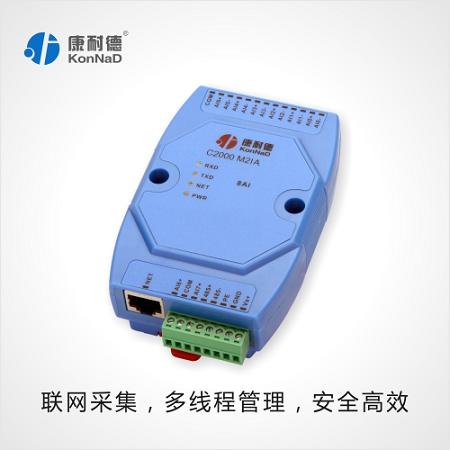

C2000 M2IA為通道隔離網絡型智能模擬量采集器，8路電流型模擬量輸入（量程為0~20mA），采用滿量程通道隔離、
全差分輸入設計。采用標準的Modbus TCP通訊協議，可以通過TCP/IP網絡遠程采集模擬量數據。
本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MD82，MD88，MD16、
MDIA、MDVA、MDI8、MDV8等RS485采集模塊能夠通過最低成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供6年質保服務。
模擬信號轉以太網 網絡采集AD電流信號技術參數：
I/O接口
AI特性 8通道全差分模擬量輸入
4-20mA
輸入阻抗240Ω
12位分辨率
通道隔離度5V DC
模擬信號轉以太網 網絡采集AD電流信號網絡通訊參數
以太網 10M/100Mbps
接口 RJ45
通訊協議 Modbus TCP
保護 1.5KV/600W防雷保護
240V過壓保護，80mA過流保護
模擬信號轉以太網 網絡采集AD電流信號RS485擴展口通訊參數
波特率 9600bps
數據位 8
停止位 1
校驗 無
485地址 1-255
提供資源
測試軟件 IO設備管理程序
文檔 Modbus通訊協議、寄存器地址文檔
DEMO Modbus通訊示例程序及代碼
電源需求
工作電壓 9~24VDC（推薦12VDC）
工作電流 小于100mA
浪涌保護 1.5kW
過流過壓保護 60V過壓保護，500mA過流保護
模擬信號轉以太網 網絡采集AD電流信號工作環境
操作溫度 -25℃~85℃
存儲溫度 -60℃~125℃
工作濕度 5~95%RH不凝露
其他
尺寸 72.1*121.5*33.6mm
保修期 六年
引腳定義
Vs+
電源正
GND
電源負
NET
RJ-45網口
PE
485信號地
485+
RS485+
485-
RS485-
AI0- ~AI5-
模擬量信號輸入端負
COM
保留
AI0+ ~AI7+
模擬量信號輸入端正
模擬信號轉以太網 網絡采集AD電流信號支持全端口過流、過壓保護，即使不小心將線接反、接錯、甚至端口被短接，都不會燒壞設備
16級擴展其它IO模塊，達到低成本接入以太網。
|
