工業現場控制網絡中，各種工業設備以及現場環境的連續動態變化的參數（比如環境溫濕度，壓力，液位等各種參數）大多都是以模擬量（主要為4～20mA電流，0～5V電壓信號以及熱電阻信號等）形式表現出來的。隨著TCP/IP網絡的不斷發展，工業以太網正在逐步進入工業控制現場，網絡型模擬量模塊提供模擬量轉網絡功能，能夠將各種模擬量信號直接接入至TCP/IP網絡，使得工業現場的模擬量信號能夠通過以太網直接與計算機通信。
8路網絡型模擬量模塊，輸入電壓9-24V，可測量8路電壓輸入，通過支持TCP與PLC或其他支持MODBUS協議的工控設備通訊
C2000 IO模塊可以級聯使用，滿足各種采集需求。 IO模塊體積小以及可以堆疊和導軌安裝固定，所以很容易整合在現有的系統中。關于數據的讀寫，C2000 IO模塊采用標準的Modbus RTU和Modubs TCP通訊協議，使用標準的Modbus協議可以很容易與業界的PLC、SCADA、HMI通訊。您也可以通過Modubs 協議和公司提供的相對應驅動器地址開發您專屬的控制軟件。
網絡型模擬量模塊性能：

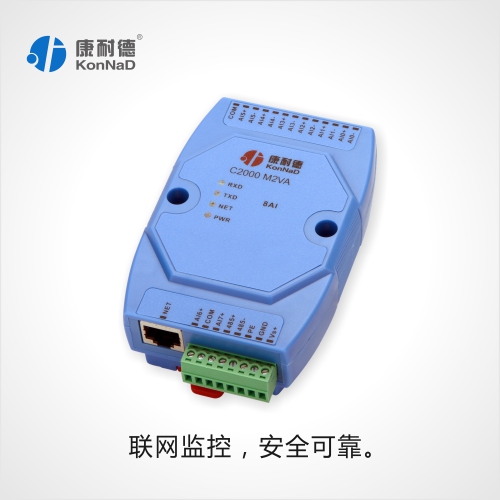

C2000 M2VA為通道隔離網絡型智能模擬量采集器，8路電壓型模擬量輸入（量程為0V~5V），采用滿量程通道隔離、
全差分輸入設計。采用標準的Modbus TCP通訊協議，可以通過TCP/IP網絡遠程采集模擬量數據。
本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MD82，MD88，MD16、
MDIA、MDVA、MDI8、MDV8等RS485采集模塊能夠通過最低成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。
提供5年質保服務。
網絡型模擬量模塊特點：
→8路模擬量（電壓量）輸入；
→I/O與系統完全隔離；
→AI分辨率：12位；
→AI輸入通道采取全差分輸入；
→模擬量輸入通道之間完全隔離，隔離度5VDC；
→AI輸入測量范圍：-5V~5V ；
→支持最多3個線程同時采集；
→RS485接口可作為擴展接口，連接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模塊；
→采用Modbus TCP通信協議；
→RS485通信接口提供光電隔離及每線600W浪涌保護；
→電源具有過流過壓保護和防反接功能；
→安裝方便。
技術參數：
模擬量輸入接口
AI 8路差分輸入
AI精度 12bit
量程 -5V~5V
AI通道隔離度 5 V DC
AI輸入阻抗 1MΩ
網絡通信參數
接口類型 RJ-45
速率 10/100M自適應
通信協議 Modbus TCP
嵌入協議 ARP，ICMP，IP，TCP，DHCP
設置方式
設置程序 擴展 RS485口
通信參數 波特率 9600
數據位 8
奇偶效驗 無
停止位 1
流量控制 無
地址 1-255
串口保護參數
串口ESD保護 1.5KV
串口防雷 600W
串口過壓，串口過流 小于240V,小于80mA
電源參數
電源規格 9-24VDC (推薦12VDC)
電流 100mA@12VDC
功耗 小于2W
浪涌保護 1.5kW
電源過壓，過流 60V，500mA
工作環境
工作溫度、濕度 -25~85℃，5~95%RH，不凝露
儲存溫度、濕度 -60~125℃，5~95%RH，不凝露
其他
尺寸 72.1*121.5*33.6mm
保修 5年質保
|
