模擬量是表示在一定范圍內連續變化的任意取值，跟數字量是相對立的一個狀態表示。通常模擬量用于采集和表示事物的電壓電流等參數。模擬量輸入模塊是一款可以采集模擬量（如電壓，電流，熱電偶，熱電阻，溫度等數值）通過485總線傳輸到電腦上的智能模塊。其通信協議采用MODBUS RTU協議，與工業現場數據采集實現了統一對接，編程起來也很方便。
4-20MA模擬量采集模塊，輸入電壓9-24V，可測量4路電流量模擬量輸入，
通過支持RS485與PLC或其他支持MODBUS協議的工控設備通訊。
4-20MA模擬量采集模塊的寬電壓工作：為應對電壓不穩的情況，康耐德支持寬電壓工作，
9V-24V電壓范圍內正常工作。端口保護：支持全端口過流、過壓保護，即使不小心將線接反、
接錯、甚至端口被短接，都不會燒壞設備。
1.1 4-20MA模擬量采集模塊概述：

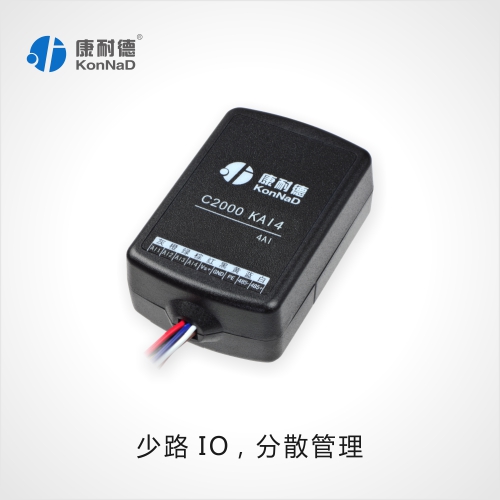

C2000 KAI4是具有高性價比且穩定可靠的模擬量采集設備。具有4路（4—20MA）直流電流采集采集功能。采用標準的
Modbus RTU通訊協議，可以通過RS485總線進行遠程模擬量采集
本產品具有良好的擴展性能，使用方便。還可以通過方便、靈活的級聯方式，靈活地通過M244、M281、M2A8等
具有聯網功能的采集設備低成本實現以太網接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
4-20MA模擬量采集模塊特點：
→4路模擬量采集；
→模擬量采集與系統完全隔離；
→采用Modbus RTU 通信協議；
→RS485通訊接口提供光電隔離以及每線600W的浪涌保護；
→電源具有良好的過流、過壓、防反接保護功能；
→結構小巧，無需安裝；
→低功耗設計，無需散熱裝置；
1.2 模擬量采集模塊硬件參數
電源 電壓 9-27VDC
電流 100mA@12VDC
防雷保護級別 1.5KW(靜電放電)
過壓過流保護 30V/500mA
RS485 接口形式 RS485
波特率 1200-115200bps
傳輸距離 1200米
防雷保護級別 600W(靜電放電)
過壓過流保護 60V/200mA
AI接口 接口形式 0～20MA 模擬量采集
接口數量 4路
AI分辨率 12位
AI通道隔離度 5V
AI輸入阻抗 240歐姆
工作環境 操作溫度、濕度 -25℃~85℃，5~95%RH不凝露
存儲溫度、濕度 -60℃~125℃，5~95%RH不凝露
外觀 尺寸 80.5*50*29mm |
