模擬量是表示在一定范圍內連續變化的任意取值，跟數字量是相對立的一個狀態表示。通常模擬量用于采集和表示事物的電壓電流等參數。模擬量輸入模塊是一款可以采集模擬量（如電壓，電流，熱電偶，熱電阻，溫度等數值）通過485總線傳輸到電腦上的智能模塊。其通信協議采用MODBUS RTU協議，與工業現場數據采集實現了統一對接，編程起來也很方便。
2路模擬量數據采集器，輸入電壓9-27V，可測量8路電壓輸入，
通過支持RS485與PLC或其他支持MODBUS協議的工控設備通訊。
模擬量數據采集器免費提供二次開發包，能夠支持目前的絕大多數常用開發語言，且二次開發方式多樣靈活，
能夠輕易無縫嵌入到客戶的軟件系統中去。而提供詳盡的二次開發說明文檔和Demo代碼，上手極易，調用簡單，
能夠大大降低模擬量采集模塊的二次開發的難度和開發周期，為客戶最大限度降低軟件開發的成本。
1.1 模擬量數據采集器概述

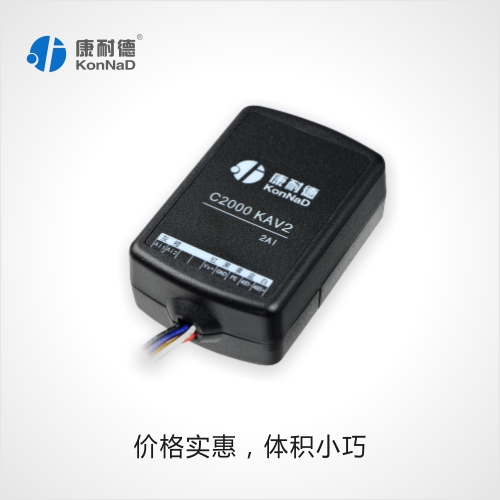

C2000 KAV2是具有高性價比且穩定可靠的模擬量采集設備。具有2路（0—5V）電壓采集采集功能。采用標準的
Modbus RTU通訊協議，可以通過RS485總線進行遠程模擬量采集
本產品具有良好的擴展性能，使用方便。還可以通過方便、靈活的級聯方式，靈活地通過M244、M281、M2A8等
具有聯網功能的采集設備低成本實現以太網接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
模擬量數據采集器特點：
→2路模擬量采集；
→模擬量采集與系統完全隔離；
→采用Modbus RTU 通信協議；
→RS485通訊接口提供光電隔離以及每線600W的浪涌保護；
→電源具有良好的過流、過壓、防反接保護功能；
→結構小巧，無需安裝；
→低功耗設計，無需散熱裝置；
1.2 模擬量數據采集器硬件參數
電源 電壓 9-27VDC
電流 100mA@12VDC
防雷保護級別 1.5KW(靜電放電)
過壓過流保護 30V/500mA
RS485 接口形式 RS485
波特率 1200-115200bps
傳輸距離 1200米
防雷保護級別 600W(靜電放電)
過壓過流保護 60V/200mA
AI接口 接口形式 0～5V 模擬量采集
接口數量 2路
AI分辨率 12位
AI通道隔離度 5V
AI輸入阻抗 1M歐姆
工作環境 操作溫度、濕度 -25℃~85℃，5~95%RH不凝露
存儲溫度、濕度 -60℃~125℃，5~95%RH不凝露
外觀 尺寸 80.5*50*29mm
模擬量采集模塊選型6大要點：
電壓信號采集的寬溫度適應：為避免自然環境氣候影響設備穩定性，康耐德電壓信號采集支持寬溫度適應，-40℃~85℃溫度范圍內可持續穩定工作。
I模擬量采集模塊的寬電壓工作：為應對電壓不穩的情況，康耐德電壓信號采集支持寬電壓工作，9V-24V電壓范圍內正常工作。
電壓信號采集的端口保護：康耐德模擬量采集模塊支持全端口過流、過壓保護，即使不小心將線接反、接錯、甚至端口被短接，都不會燒壞設備。
電壓信號采集的防雷保護：為防止感應雷沿導線串入系統引起設備損壞，康耐德電壓信號采集串口內置1.5KV電磁隔離保護，600W防雷保護。
模擬量采集模塊的采集范圍：康耐德電壓信號采集采集范圍包含0-20mA/4-20mA電流模擬量、0-5V/0-10V電壓模擬量、干接點輸入等。
電壓信號采集的拓展性與兼容性：康耐德電壓信號采集支持標準的Modbus RTU協議與組態軟件相連（網絡型支持Modbus TCP協議）、支持網絡型的RS485接口實現16級擴展其它IO模塊，達到低成本接入以太網。 |
